AWTRIX时钟:一台可玩性极高的DIY时钟

前言

AWTRIX时钟是国外的一个开源时钟项目,时钟做起来的整体效果类似于LaMetric时钟.满满的像素风,看着还是非常舒服的,AWTRIX时钟其实就是一个终端,所以数据是由服务器下发的,这个服务器可以是局域网服务器,也可以是云服务器都是可以的.我们可以定制AWTRIX具体显示的内容,例如显示天气,你的B站粉丝数等等,还可以打游戏,例如贪吃蛇,愤怒的小鸟等等.如果这些都不能满足你的需要,你也可以查看官方文档去编写自己的程序让你的AWTRIX去显示你的程序,这些都是可以的.

AWTRIX不但功能强大,而且制作起来比较简单.非常适合像我这样的ESP8266小白来制作.其实你根本就不需要了解太多的编程知识,因为开源作者已经把硬件程序和服务端程序都编写好了,你只需用工具烧录到你的硬件中以及架设到你的服务器上就OK了.(PS:开源万岁)

那么接下来我们一起欣赏一下AWTRIX制作好的成品的效果吧.

当然了,上图是做的很精美的,我做出来的效果没有这个好,哈哈哈.具体效果如下图所示.

看到这里,你是否心动了呢?接下来,我们就来看一下该如何DIY属于我们自己的AWTRIX时钟吧.

材料

正所谓兵马未动,粮草先行.在制作之前,我们先看一下我们都需要准备些什么吧,当然了,为了满足不同的钱包饱满度用户,我也简单的分了几个等级.

材料名称	作用	超丐版	丐版	普通版	升级版
ESP8266 Mini板 / EPS8266 Node MCU	终端主控	✅	✅	✅	✅
Mac,台式机,树莓派,NAS或云服务器	用于架设控制服务端	✅	✅	✅	✅
8×32柔性LED像素屏	显示屏	✅	✅	✅	✅
子母头杜邦线(3条)	用于连接ESP8266和像素屏	✅	✅	❌	❌
A4白纸(2张)	漫反射的重要部件,一张不够宽	✅	✅	❌	❌
Android 充电线与充电器	供电作用	✅	✅	❌	❌
0.3mm 茶色PVC薄片(A3白纸大小)	屏幕的遮罩	❌	✅	✅	✅
普通杜邦线	通过焊接连接ESP8266和像素屏	❌	❌	✅	✅
A3白纸(1张)	漫反射的重要部件	❌	❌	✅	✅
5V2A/4A充电器 (2.5mm内径)	官方推荐是4A的,但是出于颜值考虑,我选择的是2A	❌	❌	✅	✅
DC电源插座(2.5针)	充电接口	❌	❌	✅	✅
电容(10V1000uf)	保护电路和电路板	❌	❌	✅	✅
光敏电阻	感受光的强弱	❌	❌	❌	✅
AWTRIX栅格板	通过3D打印的栅格板,像素风重要部件	❌	✅	✅	✅
AWTRIX外壳	通过3D打印的外壳,丐版就不需要了	❌	❌	✅	✅
积木外壳	屏幕的遮罩	❌	✅	❌	❌
电烙铁/焊台、焊锡丝	用于焊接电路	❌	❌	✅	✅
热熔胶、热熔胶枪	用于固定ESP8266	❌	❌	✅	✅
得力透明AB胶	粘接AWTRIX外壳和栅格板	❌	✅	✅	✅

上面把所有的材料列举了,接下来我们就来说一个不同版本的区别.

超丐版
超丐版基本上就需要的材料很少,也比较便宜,主板12元左右 + LED屏幕72左右 + 杜邦线2元,然后白纸安卓充电器什么的,家里应该有, 但是这样做起来的效果是没有像素风的,因为缺少主要元件栅格板,栅格板是把光栅格成方形的重要部件.但是也能正常呈现.
丐版
丐版相对于超丐版就是多了栅格板,对于外壳的话可以自己用其他方式定做,也可以去淘宝上直接搜索积木外壳,买一些积木来搭建外壳,这样要比3D打印的外壳成本更低.我还发现有些人是用厚的亚克力板作为整体支撑,这样成本也是很低的.
普通版
普通版的外壳需要3D打印,成本虽然高了一些,但是整体的效果还是非常不错的,然后电源方面也开始使用5V独立电源和DC插头的形式给AWTRIX时钟进行电源供应,内部元件的连接也不再是简单的杜邦线插接连接,而是使用电烙铁进行焊接连接,这样会更加的牢固.
升级版
升级版只是简单的加了一个光敏电阻而已,能实时监测到当前的光照强度,用于动态改变LED屏幕的亮度.
其他版
其实官网提供的版本还是挺多的,还可以加上手势控制,声音播放,外部按钮控制等等.具体可以官网查看.

电路

超丐版/丐版
像超丐版和丐版,如下进行连接就可以了.使用字母杜邦线连接LED屏幕, ESP8266Mini 或Node MCU 中D2引脚作为屏幕数据输出源,其他如图连接就好了.

普通版
普通版的话就是使用的是DC电源,然后1000uF的电容主要是用来保护电路.整体是通过电烙铁焊接完成.整体更加牢固.

升级版
对于升级版,则是在A0引脚添加光敏电阻的接收端.其他方面和普通版类似,依然采用的是DC电源供电方式.

硬件

上面我们看到了连接部分,接下来我们就如何把我们程序烧录到ESP8266中.

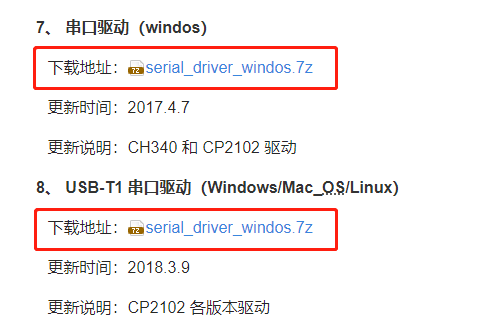

首先我们需要先下载CH340或CP2102的芯片驱动，一般买的到芯片USB转换模块都是CH340G(价格便宜)，我们可以先去安信可官方的工具页中下载驱动软件。

下载完成之后,如图安装即可.

注:如果没有安装驱动,电脑是不能识别你的ESP8266 D1 mini/NodeMCU 哟~

由于AWTRIX的开源作者已经把硬件程序编译成.bin文件了,所以我们只要去把硬件程序烧录到我们的硬件中就OK了.如果我们不需要额外的定制程序,我们连编程的安装环境都不用管,直接烧录就OK了.

首先,我们当然去下载 firmware.bin 和 Flashing Tool了,这两个文件一个是我们需要烧录的二级制文件,一个是烧录工具. 如果觉得这个下载慢可以直接去我分享的百度网盘链接进行下载.
下载完成工具之后,我们就先打开我们的烧录工具Flashing Tool,然后通过拔插ESP8266 以及工具中 COM Port 下拉框选择设备所在的端口.如下图所示.
